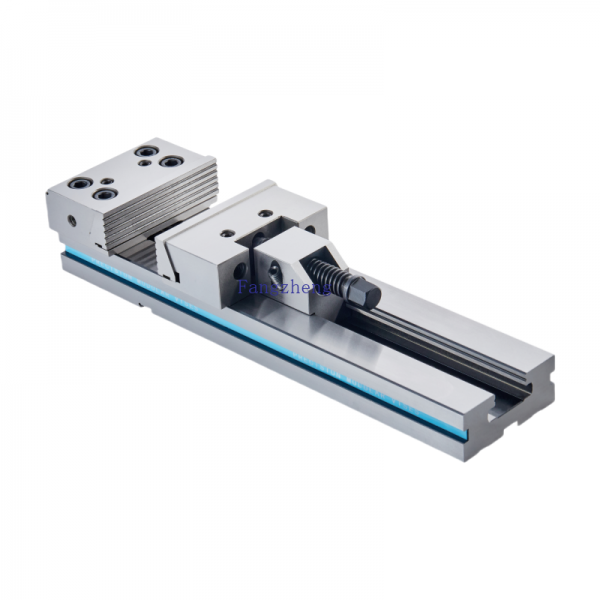

Прецизионные комбинированные плоскогубцы (Precision Modular Vise) - это высококачественные приспособления, широко используемые в современных центрах обработки с ЧПУ (особенно многопозиционных, высокоэффективных производственных сценариев). Благодаря модульному дизайну и высокоточному позиционированию он преодолевает ограничения традиционных плоскогубцев, может гибко сочетаться, быстро реконструироваться, удовлетворять потребности в зажиме сложных деталей, значительно повышать эффективность и точность обработки.

Основные особенности и преимущества

1. Модульный дизайн (основные ценности)
Состоит из основных плоскогубцев, подвижных плоскогубцев, стационарных плоскогубцев, промежуточных соединительных блоков, клавиш позиционирования и других стандартизированных модулей.
В зависимости от размера, формы и потребностей обработки изделия можно свободно комбинировать:
Одноклещи (мелкие детали)
Однонаправленное последовательное соединение (с длинными полосками)
Противополосное параллельное соединение (удерживание квадратных / рамочных деталей для предотвращения деформации)
Многопозиционная решетка (с несколькими деталями одновременно)
Экзотическая комбинация (построение сложной структуры через угловой модуль)

! [Схема комбинированного подхода] ( https://example.com/modular-vise-configs.png (Схема: комбинация последовательного / параллельного / массива)

2. Сверхвысокая точность повторного позиционирования
Точные системы клавиш позиционирования (например, зубчатый диск Hirth, двойной цилиндрический штифт): при межмодульном соединении достигается точность многократного позиционирования на уровне мкм (обычно ± 0,01 мм).
Избегайте кумулятивных ошибок, вызванных повторной разборкой традиционных приспособлений.

Высокая жесткость и виброустойчивость
Весь чугун или легированная сталь изготовлены, жесткость намного превышает рынок обычных плоскогубцев.
Комбинированная структура оптимизирована механикой, рассеивает силы зажима, уменьшает вибрацию обработки.

Быстрая смена и гибкое производство
При замене деталей необходимо только настроить / заменить модуль, без демонтажа всего приспособления.
В сочетании с системой быстрого переключения с нулевой точкой (например, 3R, EROWA) переключение рабочей нагрузки может быть завершено за несколько минут.

5. Многофункциональное расширение
Может быть интегрирован пневматический / гидравлический автоматический зажим, обратная связь датчика, вращающийся модуль (сцепление четвертой оси).
Поддерживает индивидуальные плоскогубцы (V - образные, зазубренные, мягкие когти и т.д.).

Выбор и технические параметры
1. Класс точности:
Точность повторного позиционирования: ± 0005 ~ ± 0,02 мм
Параллельность / вертикальность: 0,01 мм / 100 мм
2. Жесткие показатели:
Статическое сцепление (обычно ≥ 30 кН)
Динамическая частота сопротивления вибрации (должна соответствовать скорости вращения шпинделя станка)
3. Модульная совместимость:
Проверьте, можно ли использовать модули в разных сериях
Тип клавиши позиционирования (зубчатый диск Hirth > двойной цилиндрический штифт > однократная канавка)
4. Автоматизированная поддержка:
Предусмотрен ли газовый / жидкий интерфейс
Возможности интеграции с роботизированной системой смены когтей

Внимание при использовании
1. Фундаментальная установка:
болты фундаментных щипцов должны быть последовательно заблокированы с помощью крутящего момента, чтобы обеспечить полный контакт с рабочим столом станка.
2. Модульная сборка:
Очистить поверхность позиционирования → вставить клавишу позиционирования → постучать модуль на место → скручивать соединительные болты (чтобы избежать чрезмерной плотности, ведущей к деформации).
3. Элементы сохранения:
Регулярно очищайте Т - образный желоб от обломков и проверяйте износ клавиш позиционирования (износ > 0003 мм требует замены).
Скользящие компоненты смазываются специальными смазками (например, Molykote P40).
4. Навыки захвата:
При последовательном соединении длинных деталей усилие сцепления должно увеличиваться с середины на оба конца, чтобы предотвратить « деформацию арки».
Тонкая деталь для удержания в направлении должна быть скоординирована с высокой прокладкой, чтобы обеспечить равномерное напряжение.
